地理院DEMをdcm形式へ(1)

国土地理院の10mメッシュDEMは，基盤地図情報（標高）プラグインでカシミール3D用に変換できますが，ファイル数が多くなる（2次メッシュ単位（＝1/25,000地形図図幅単位））ので，管理が面倒だと感じるときがあります。

そこで今回は，この地理院の10mDEMの富山県全体を含む範囲を，1つの.dcmファイル（圧縮された標高データ）に変換する方法を載せておきます。

今回紹介する変換には，TNTmipsのプロ版（約80万円）が必要ですが，自分用の備忘録も兼ねているので，持っていない方，ごめんなさい。

まずはTNTmipsの日本代理店のホームページからDEMをダウンロードします↓。


富山県全体を含む2次メッシュの矩形範囲（私はこれを「小富山」，「ST」と呼ぶ）のDEMファイル群です↓。77個あります。


TNTmipsで全てを表示したところです↓。


ひとつの画像の範囲情報です↓。地理院オリジナルと同じ，JGD2000測地系の経緯度座標系です。


モザイク（接合）用コントロール窓(Input)です↓。


モザイク用View窓です↓。


モザイク用コントロール窓(Output)です↓。

元データは浮動小数点ですが，カシミール3Dへは16bit整数で渡すので，ここで16bit符号なし整数を選びます。

新しいファイルを作り（地理院dem10.rvc），デフォルトのMOSAICというオブジェクト名を指定します↓。

[OK]を押します。

はい，接合できました↓。


接合後の画像範囲と行列数を表示して↓，ハードコピーを取ります。後で必要です。


(2)へつづく

簡易オルソ作成フロー

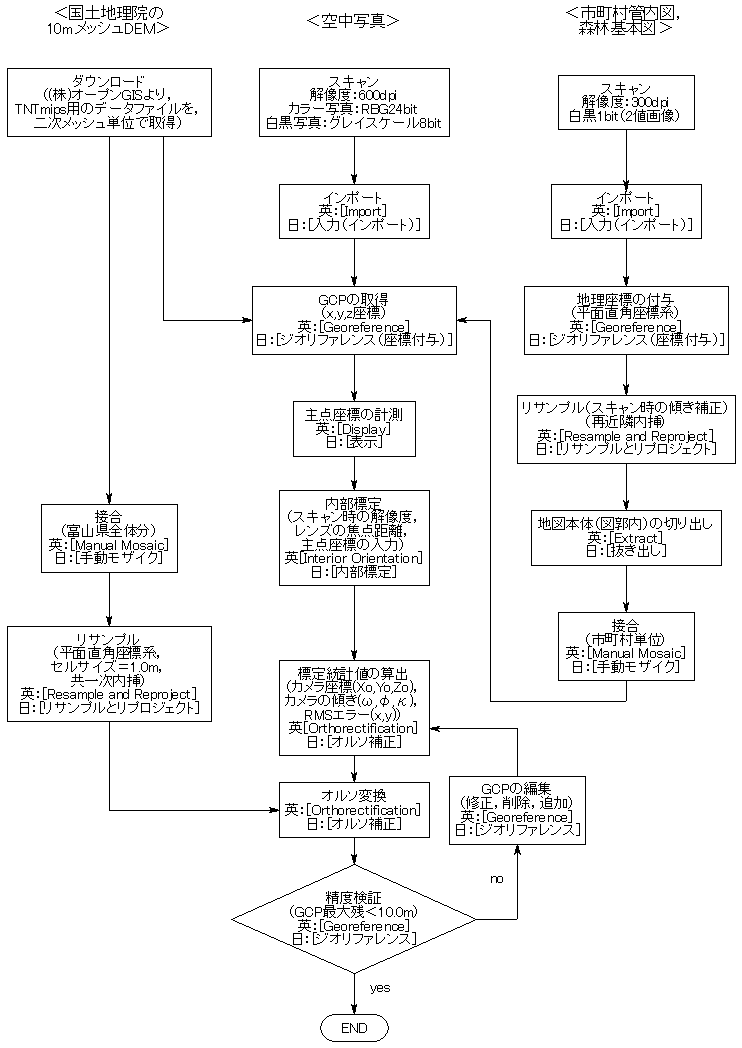

フローチャートができたので載せておきます↓。



これを見ながら手順書の目次を作ります。

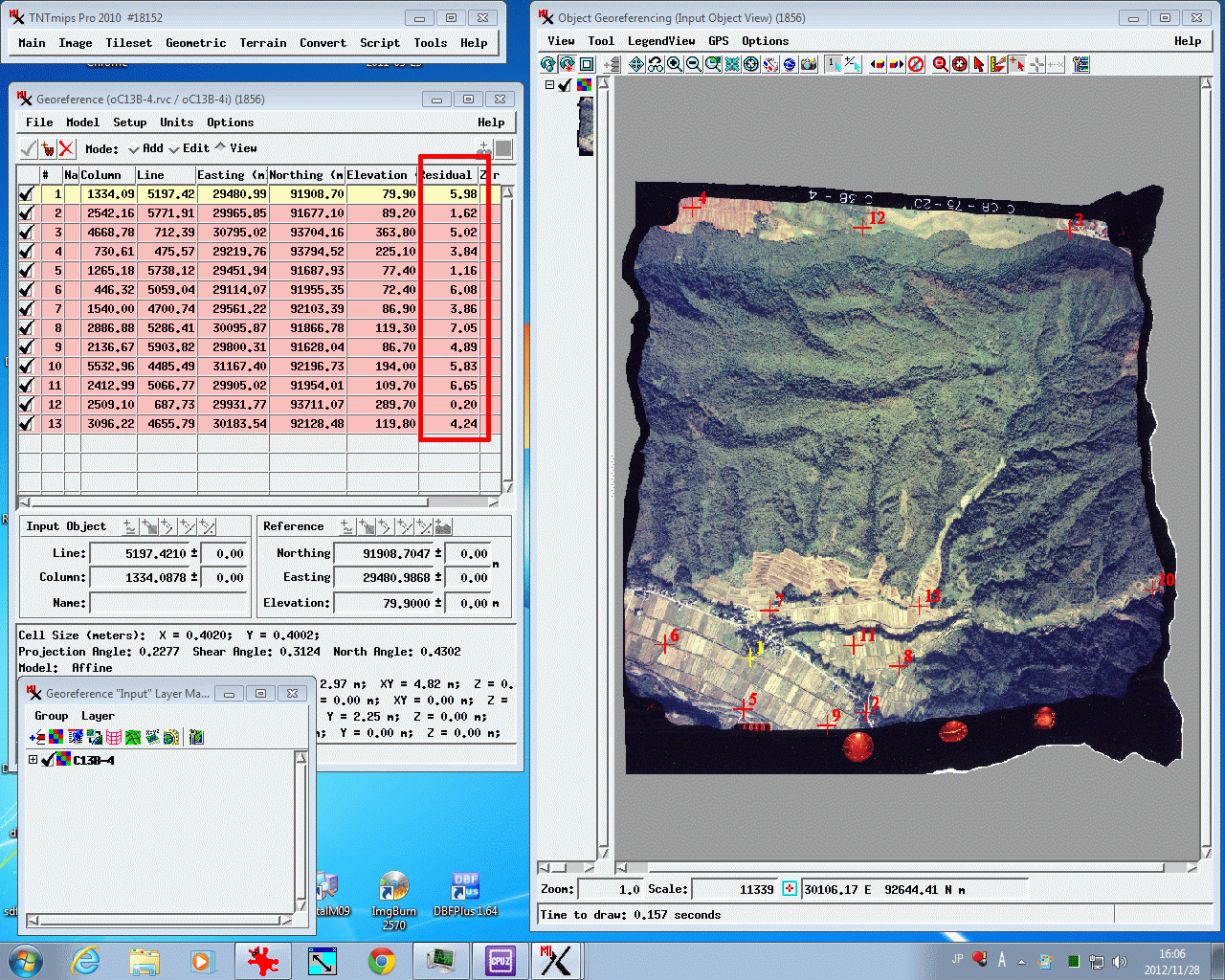

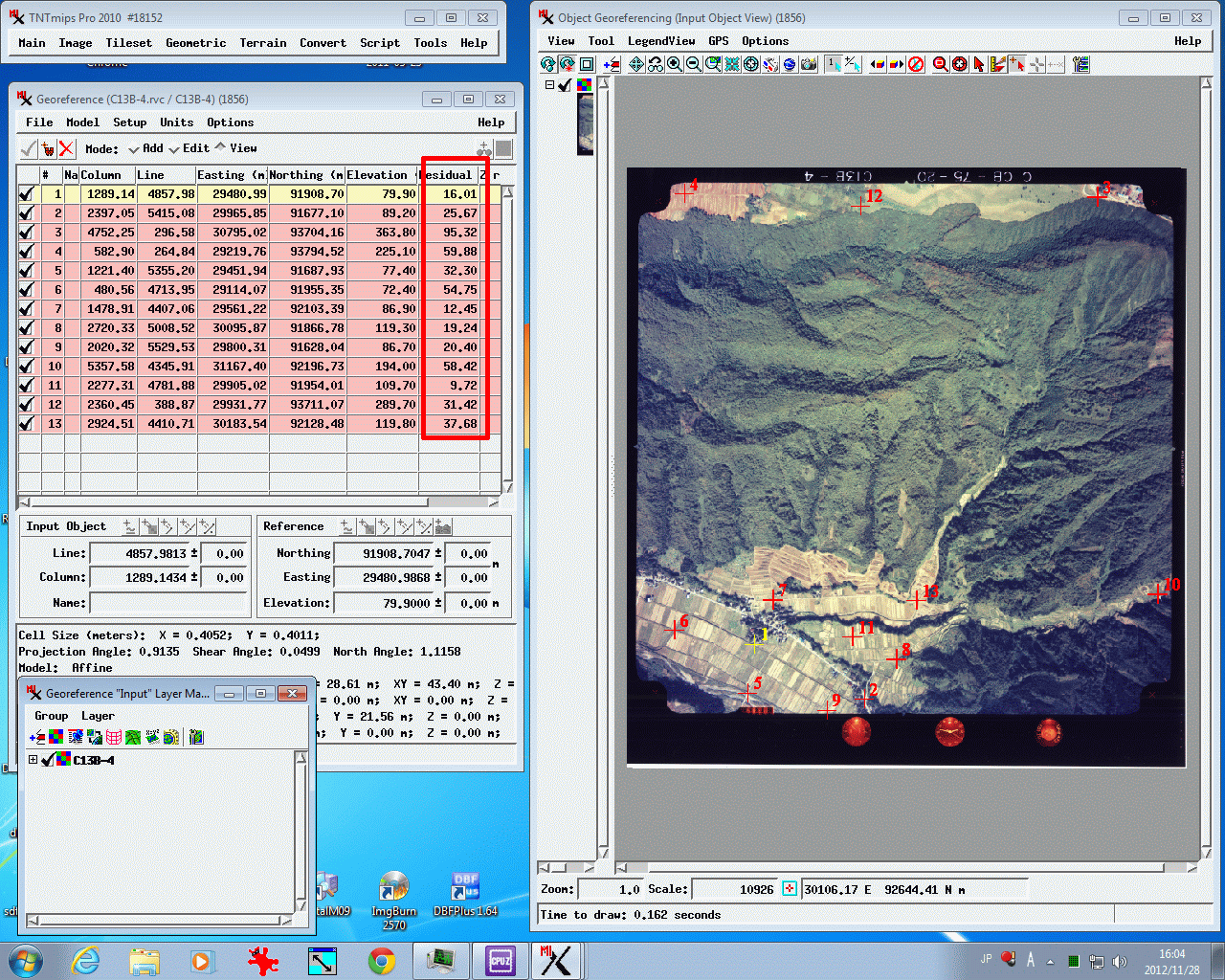

内部標定と相互標定

「TNTmipsによる簡易デジタルオルソフォトの作成手順」を書き始めてさっそく壁にぶち当たりました。

私は普段はTNTmipsを英語版メニューで使っているのですが，マニュアル書は日本語版メニューを使って書こうと思い，日本語表記のメニューを眺めていたら，重大な誤訳に気付いてしまいまいした。

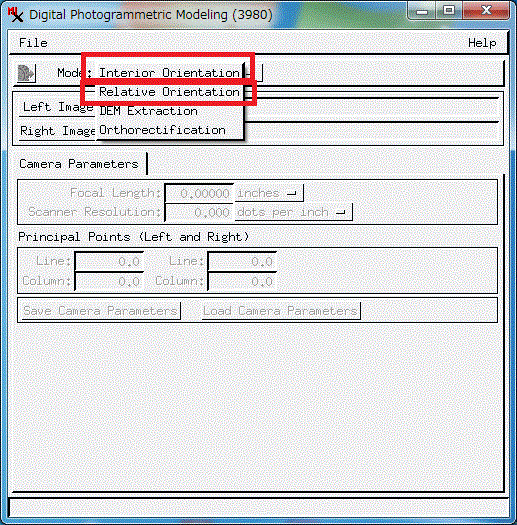

オルソ変換部分の英語版メニューです↓。

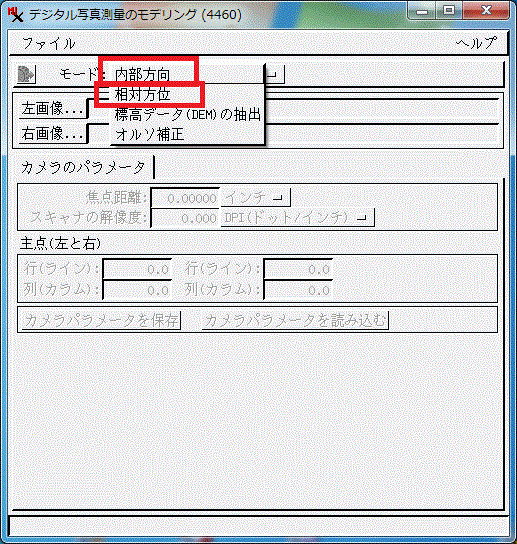

同じ部分の日本語版メニューです↓。


写真測量の分野では，通常，
・interior orientationは内部標定
・relative orientationは相互標定
と訳すものだと思っていたのですが，こんな訳のわからない日本語になっているなんて，TNTmips歴15年くらいになりますが，全く知りませんでした。

いきなりこれで，執筆意欲が減退しました（苦笑）。

余談）単写真と既製DEMを使う簡易オルソ変換では相互標定は必要ありません。
