過去写真オルソモザイクをスーパー地形で表示

昨日やってうまくいったのでメモしておく。

これまでたくさん作成した，過去写真のオルソモザイク画像のうち，s36（1961）年の「魚津・宇奈月」（グレイスケール8bit）を変換した。
以下，変換手順である。
------------------------------------------------------------------------------------------------------------------------
(1) TNTmipsでQGIS用GeoTIFF画像（JGD2000-VII，EPSG2449）をインポート
(2) 　　〃　でWGS84-LL（EPSG3426）へリサンプル
(3) 　　〃　でBitmap画像でエクスポート
(4) カシミール3DでBitmapを開き，TNTmipsのレイヤ情報の左上，右下の緯度経度を付与
(5) 　　〃　　　マップカッタープラグインでkmzとしてエクスポート（品質80，90，100％，10x10面）
(6) スーパー地形が入ったスマホに，kmzファイルをコピー
(7) 　　　　〃　　　　　スマホのFilesアプリでkmzを選び，アプリで開くで「スーパー地形」を選んで開く　　　　　　　
-------------------------------------------------------------------------------------------------------------------------

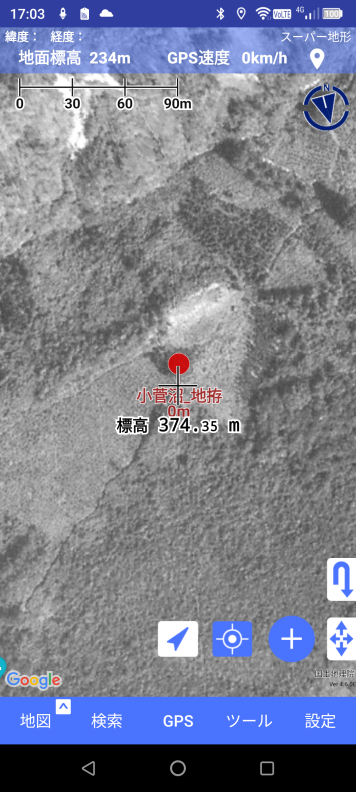

表示したところ↓

これは以前林業白書（平成26年）にも掲載された過去写真です。


私（達）が書いた，オルソモザイクの作成論文はこれ↓
https://www.jstage.jst.go.jp/article/jjfes/32/4/32_32.197/_article/-char/ja/

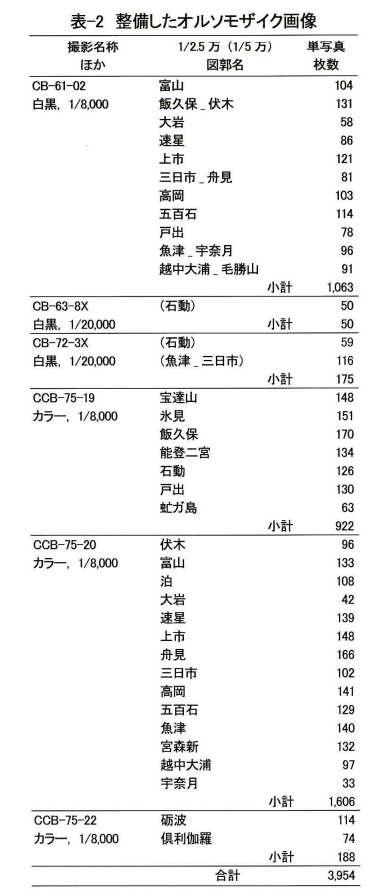

これまで作成したオルソモザイクはこれら↓


出典はこれ↓
https://agriknowledge.affrc.go.jp/RN/2030925175

来年3月に辞める前に，全部をスーパー地形用のカスタム地図（kmz）に変換して置き土産にしよう！

スーパー地形の再設定メモ

Androidスマホ（Umidigi BISON2）でスーパー地形を再設定する時のメモ

（ラスターデータ）
・マイクロSDカード（128GB）にカスタム地図データ（kmzファイル）をコピーしおく
・マイクロDカードはAndroidの外部ストレージ（内部ではなく）として認識させる
・スーパー地形インストール後は，外部ストレージのkmzファイルを選び，スーパー地形から開く

（ベクトルデータ）
・GeoJSONファイルはメール添付（ストレージからは開けない？）でスマホに送り，添付ファイルをダウンロード後，スーパー地形から開く

（GPSデータ）
・ウェイポイントやトラックデータは，スーパー地形が（デフォルトで？）Googleドライブにバックアップを取っているので，そのバックアップデータを新しいスマホで復元する

（現場写真）
・現場撮影した写真は，Androidスマホを乗り換える際にデータコピーを選べばコピーできる
・乗り換え時データコピーしない場合は，写真が保存されているフォルダ下のファイルをPCにコピー（USBケーブル接続）し，新しいスマホにケーブル経由でコピーする

後日修正するかもしれませんが，今のところはこんな感じです。

Avenza Mapsでカスタム地図を表示(2)

前の記事でインポートした「有峰森林概要図」ですが，これは国土地理院の1/50,000地形図（UTM第53系）を元に作成してあるので，EPSGは6690であり，WGS84測地系地理座標系（WGS84，LatLon）（EPSG4326）ではありませんでした。

Avenza Mapsに取込後の地図情報の画面を載せておきます↓。




取込時にEPSG4326に変換しているのかどうかわかりませんが，GeoTiffの"Geo"の部分をちゃんと認識した上で取り込んでくれるようです。

日本独自の平面直角座標系（例えば富山県はEPSG6675）のGeoTiffもちゃんと認識してくれるのかはやってないので不明です。
