2021年06月23日

0.5mメッシュ標高データをカシミール3Dで表示したい(2)

カシミール3Dの作者のDAN杉本さんからは,対応が難しいとの回答をいただきました。
理由は以下の3つです。
(1)実物が入手できない
(2)地理院lemは平面直角,カシミール3Dは経緯度直交で投影が違う
(3)メッシュが細かいと陰影が濃くなりすぎる

丁寧に回答していただき,ありがとうございました。

もう一つのGTOPO30形式は自分でやってみました(これもダメでした)。
以下,手順と結末の画像です。

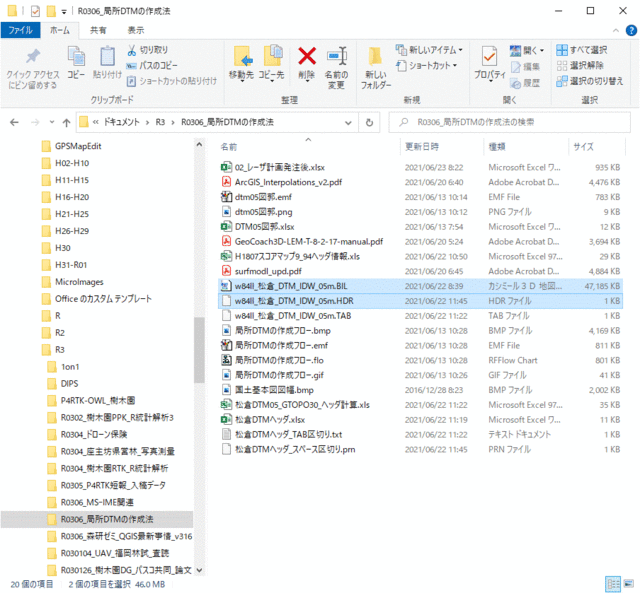

経緯度直交(LatLon)のDEM本体(2バイトバイナリ)とヘッダファイル(テキストファイル)です。

ヘッダファイルの中身です。

ヘッダに書く数値を計算したエクセルの画面です。

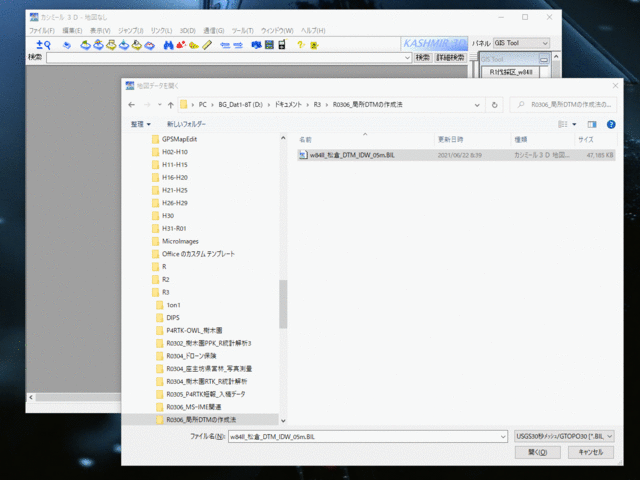

カシミール3DでGTOPOファイルを読み込むところ

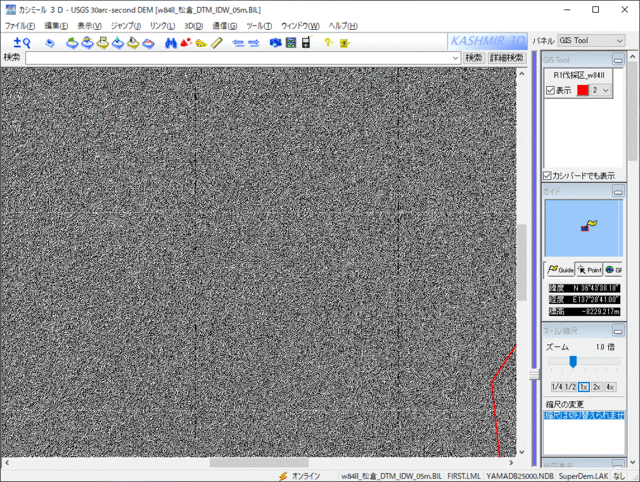

読み込んだら砂嵐でした

縮尺を変えたところ(赤枠がROI(注目領域:R1伐採県営林))

4種類の地図を比べた画面

とりあえず,カシミール3Dで0.5mメッシュの超高精細標高データを表示するのは不可能なようです。

私は現場で,緯度経度を入力し,その場所の0.5mメッシュ標高データの標高値が知りたいので,カシミール3Dは諦めて,QGISでできるかどうか考えてみます。

カシミール3Dでは右クリックで新規ポイントを簡単に作れる(緯度,経度の手入力)ので便利だと思ったのですが,QGISではまずベクタレイヤを新規作成して,ポイントデータを選んで,経緯度は手入力できたかな?
いずれやってみます。


posted by Dr.koba at 09:55| Comment(0) | GIS | このブログの読者になる | 更新情報をチェックする

2021年06月20日

0.5mメッシュ標高データをカシミール3Dで表示したい

私は長年カシミール3Dを愛用しています。

論文もあります↓
https://agriknowledge.affrc.go.jp/RN/2030812945.pdf

突然ですが,0.5mメッシュの超高精細標高データを,訳あって,カシミール3Dで表示したくなりました。

方法は2つあると思います。
一つは,カシミール3DのLEMファイル読み込み機能を使うことで,
もう一つは,GTOPO30用のデータを自作して読み込む方法です。

(1)LEM方式
航測会社が納品する成果品には,LEM(+CSVヘッダ)ファイルが格納されています。
カシミール3Dには,数値地図5m/2mメッシュプラグインがあり,LEMファイルを読み込むことができます。

このプラグインで,0.5mメッシュのLEMが読めるかどうかやってみました(画面3つ)。


ダメでした。
作者のDAN杉本さんに,対応してください,とお願いメールを出しました(6/20)。

(2)GTOPO30方式
以前の記事
http://gpsrsgis.seesaa.net/article/481975883.html
に書いた手順で標高ラスタを作り,WGS84のLatLongに変換したのち,2バイトバイナリでエクスポートし,標高データ本体(2バイトバイナリ)+ヘッダファイル(テキストファイル)を以下のメニューで読み込むことができます。

これ用のデータはまだ作っていませんが,参考までに,この方法で昔作ったデータを紹介します。
これは,地すべり危険度マップ(100点満点の危険度スコア)です。

赤枠で囲んだ,標高欄の表示が危険度を表しています。

既存の地すべり防止区域の重ねたところ。

この論文
https://www.jstage.jst.go.jp/article/jls/43/6/43_6_384/_pdf
の図−13です。

ヘッダファイルをちゃんと作れるか心配ですが,以前できたので,もう一度できると思います。
以前はカシミール3Dのマニュアルに詳しく載っていた気がするのですが,今は詳しく載っていません。
https://www.kashmir3d.com/kash/manual/map_usgs.htm
もしかして,書籍3部作のどれかに詳しく書いてあったかも?(職場にあるので今は見れない)

ヘッダファイルの定義はここ↓
https://www.eorc.jaxa.jp/JERS-1/en/GFMP/AM-3/docs/html/gtopo30.htm#header

明日以降,職場でやってみます。

posted by Dr.koba at 10:39| Comment(0) | GIS | このブログの読者になる | 更新情報をチェックする

2021年06月19日

「QGISの最新事情」

というタイトルで所内ゼミで発表しました。

このブログの読者とも共有しておきます。
興味のある方は下のリンクを
https://drive.google.com/file/d/1GR1I4-CVh85JHAXMyYH4G9BuXewc000j/view?usp=sharing

最近、「いいね」ボタンを設置したので、気に入ったら「いいね」のクリックお願いします。
励みになります。


posted by Dr.koba at 06:57| Comment(0) | GIS | このブログの読者になる | 更新情報をチェックする
