2019年05月07日

QGISで画像解析

パロットBLUEGRASSに搭載されたSequoiaセンサで撮影した4バンド(G,R,RE,NIR)画像を,
Pix4Dmapperで処理すると,各バンドの反射率画像が作成されます。

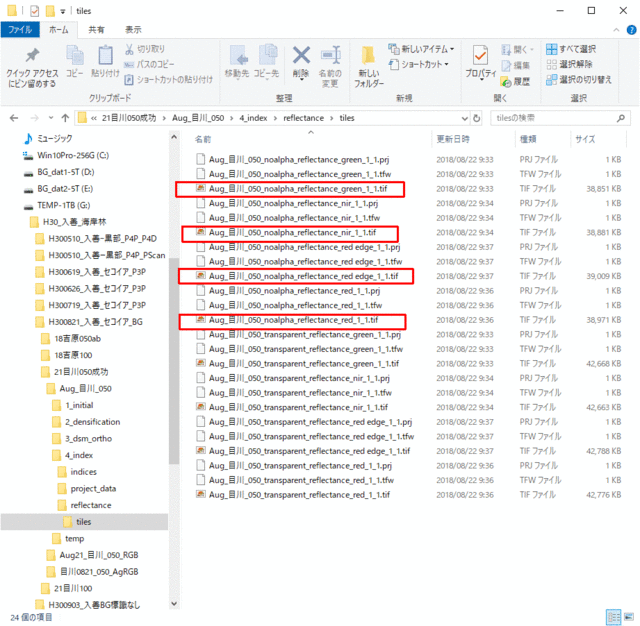

Explorerの画面です↓。
波長の短いものから列挙すると,
Green(可視域緑,G)
Red(可視域赤,R )
Red_Edge{赤と近赤外域の間(勝手に「赤端」と命名する),RE}
NIR(近赤外域,NearInfraRed,NIR)

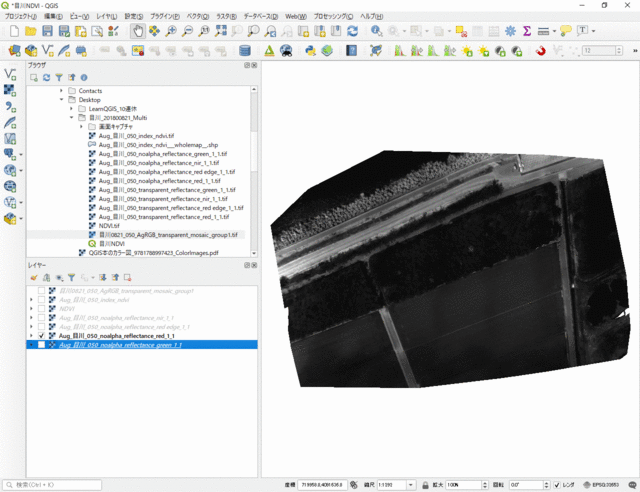

QGISで画像とヒストグラムを表示しました。

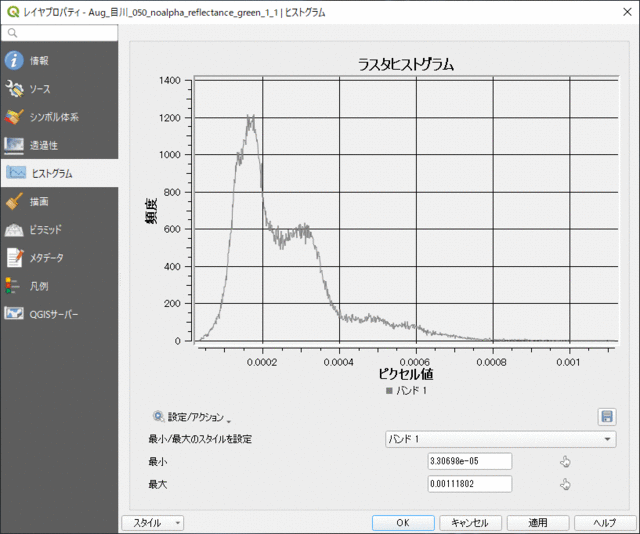

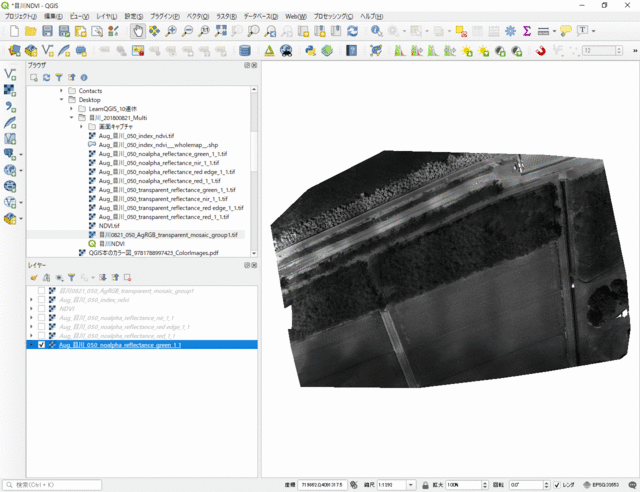

まずはGreen↓

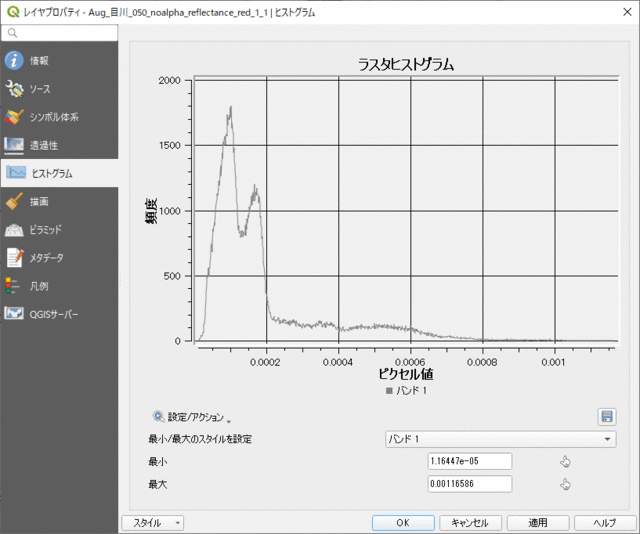

次はRed↓


次はRE↓

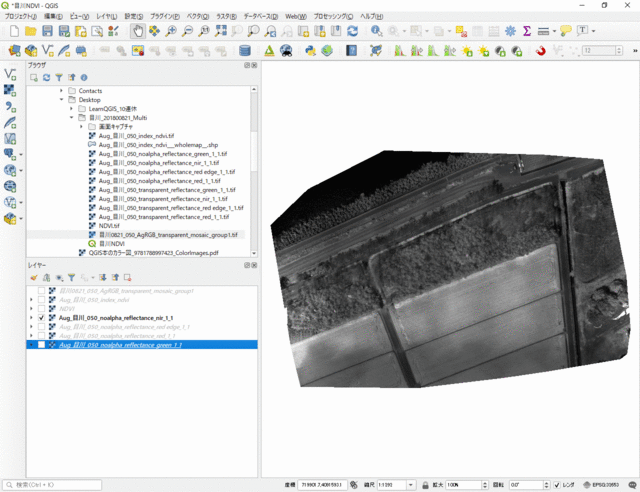

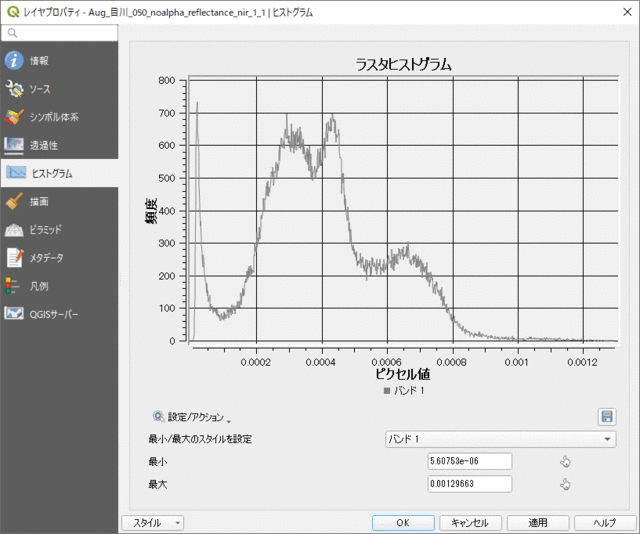

最後にNIR↓

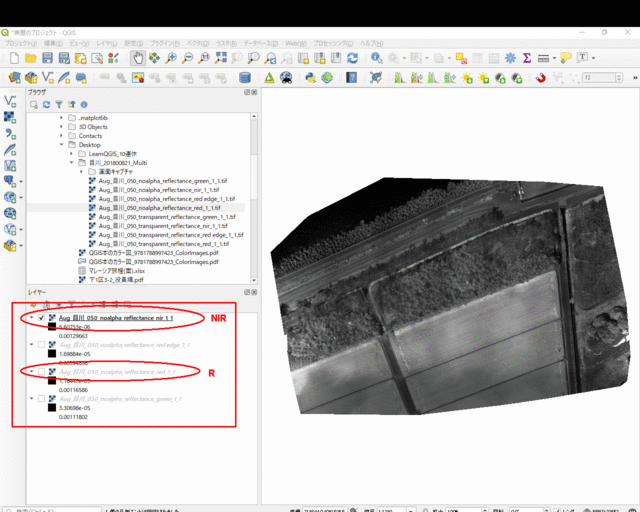

RとNIRを使ってNDVI(正規化植生指数)を計算してみます。
計算式は,
NDVI=(NIR−R)/(NIR+R)
です。

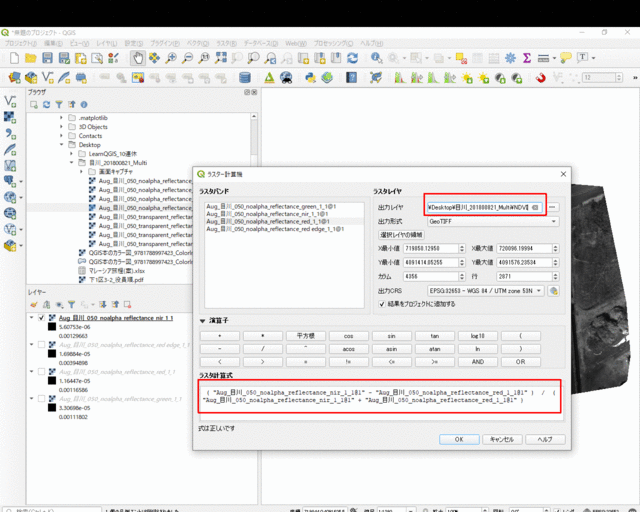

ラスタ/ラスタ計算機を開き,ラスタバンドや演算子をクリックして式を作ります↓
出力レイヤはNDVIです。

出力されたNDVIの画像です↓。
NDVI値の低い塊(黒っぽく見える)が3箇所確認できます。

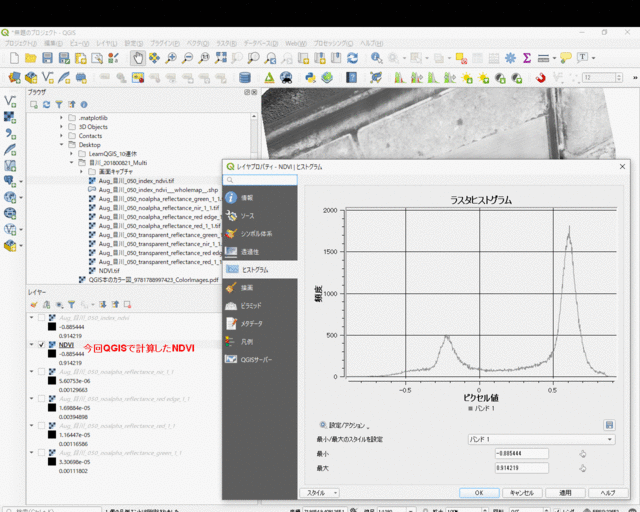

NDVIのヒストグラムです↓。


さて,Pix4DmapperでSequoia画像を処理すると,自動でNDVIを計算してくれます。

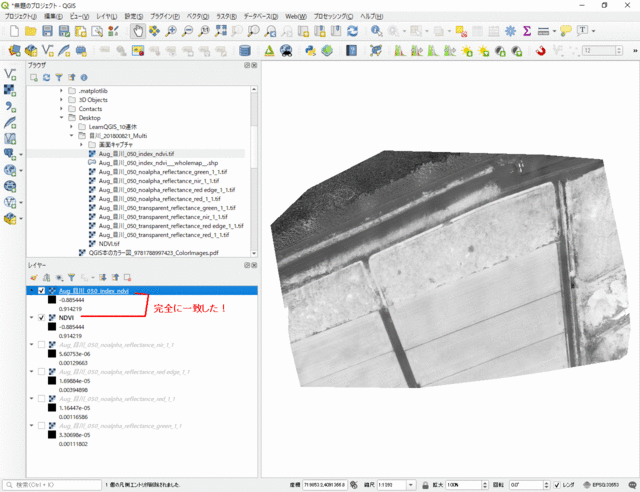

その画像を呼び出して,ヒストグラムを表示したところです↓。

ふたつのヒストグラムはよく似ていますね。

というか,両者は完全に一致しています。
「完全に一致した。」は某国(亡国?)の首相の口癖ですね。

一致して当たり前で,違っていたら困ります。

このラスタ計算機を使えば,NDVI以外の植生指数,例えば,
---------------------------------------------------------------------
NDRE=(RE−R)/(NIR+RE)クロロフィル濃度
GNDVI=(NIR−G)/(NIR+G)光合成量,植物ストレス
---------------------------------------------------------------------
も計算できますね。

いずれ共同研究者である職場の同僚にやってもらいましょう。

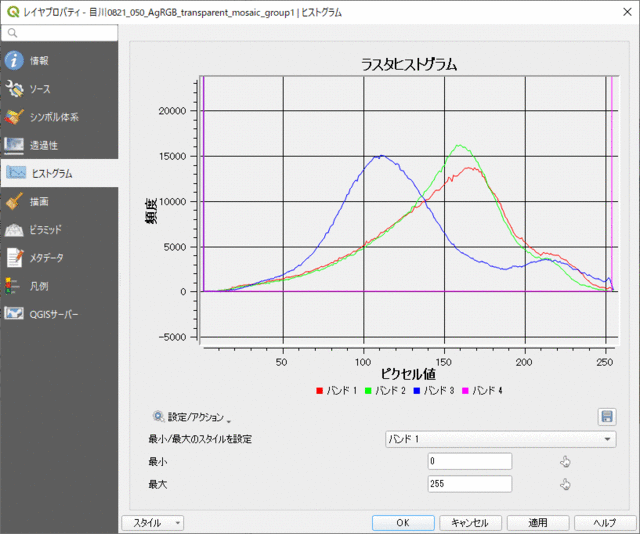

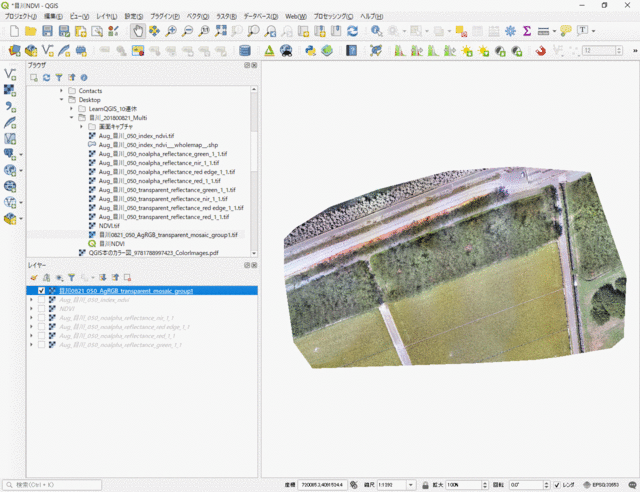

最後に,SequoiaのRGBカメラ画像とヒストグラムも載せておきます↓。


赤く見えるのは,NDVI値が小さかった,海岸クロマツ林のマツ枯れです。




posted by Dr.koba at 11:04| Comment(0) | QGIS(無料GISソフト) | このブログの読者になる | 更新情報をチェックする

2019年05月06日

Learn QGIS 第6章

頑張ったけど,途中で力尽きました。

Python Scriptうまく動きません。
タイプミスもあるけど,ほかにも不具合があるんじゃないかな?

パイソンアクション13枚













パイソンベクタ14枚














パイソンラスタ1枚

スタイル保存1枚

スタイリングレイヤ1枚

コードエディタ2枚


p.219の上半分で挫折です。

いつか必要になったら,Pythonでがんがんスクリプトが書けるようにまた勉強することにします。

219/251ページ読了

2019/5/6(月)16:37記



posted by Dr.koba at 16:37| Comment(0) | QGIS(無料GISソフト) | このブログの読者になる | 更新情報をチェックする

2019年05月05日

Learn QGIS 第5章

この章も苦しかった!

まずはクリップ(切出し)ラスタを6枚






DEMを13枚













土地被覆を2枚


ラスタ2ベクタを2枚


ベクタ2ラスタを3枚



フィールド統計を6枚






ヒートマップを1枚

空港アクセス性を1枚

凸包を2枚


空港バッファを3枚



プロセス履歴を1枚

QGIS+GRASSを2枚


六角ポリゴンを1枚

ジオメトリの修正を1枚

川の選択を1枚

川のバッファを2枚


川沿いの森林を1枚

ディゾルブを2枚


川沿いの森林率を1枚

最後に,グラフィカルモデラーを15枚
