2019年02月24日

森組シェープをGS PROへ(2)

GS PROで撮影高度を設定するには,対象地区と離陸予定地周辺の精密なDEMが必要です。

国土地理院はDEM5A(レーザー計測起源の5mメッシュDEM)の整備を着々と進めているようで(林野庁は何やってんだ!),久しぶりに富山県全県分をダウンロードし,カシミール3Dに取り込んでみました。

ほぼこの通りにやりました↓。
https://www.kashmir3d.com/fgddem/prepare.htm

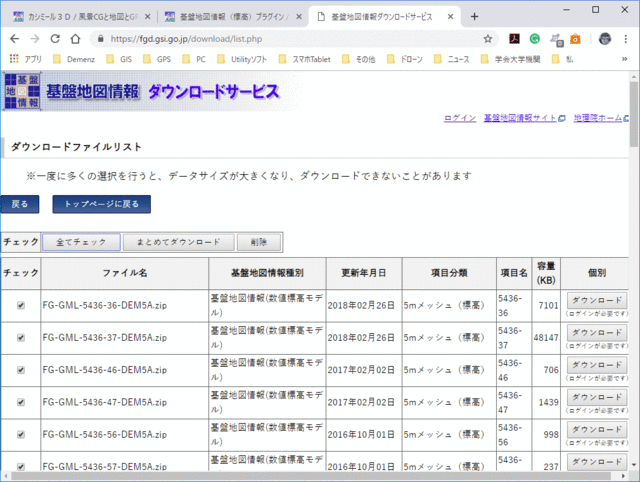

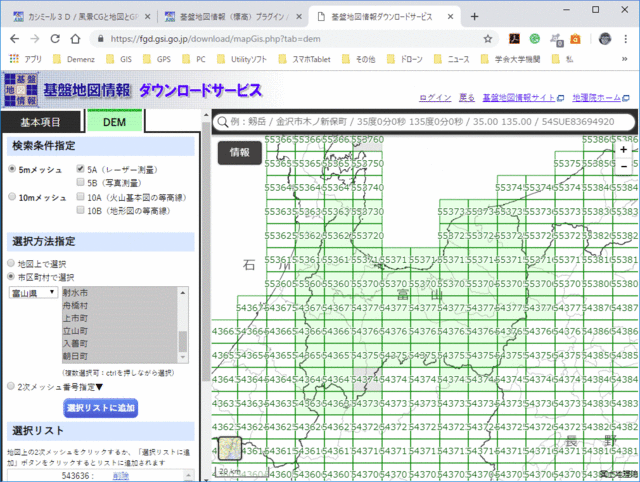

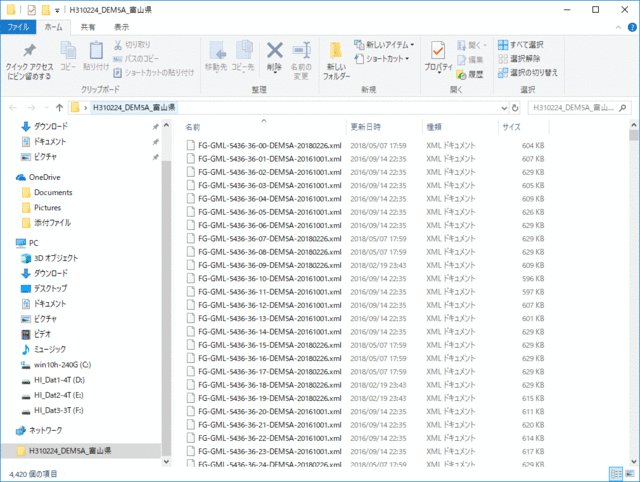

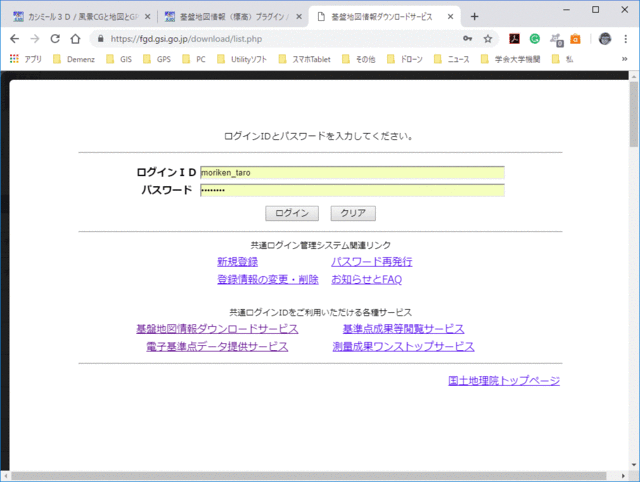

DEMのダウンロードのキャプチャ画面です↓(4枚)。



2018年に改正されているのもあるので,定期的にダウンロードした方が良さそうです。

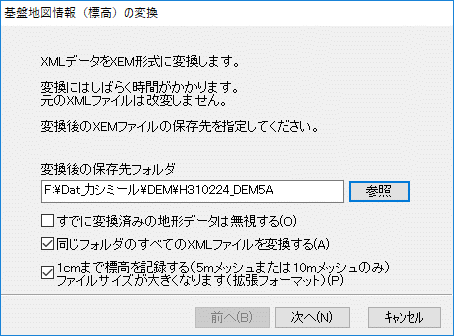

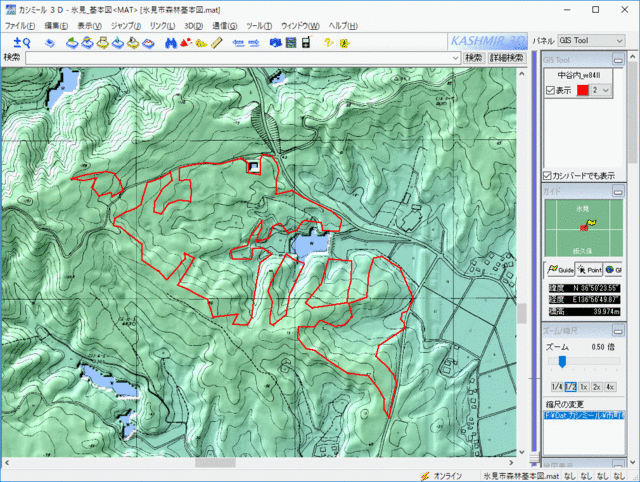

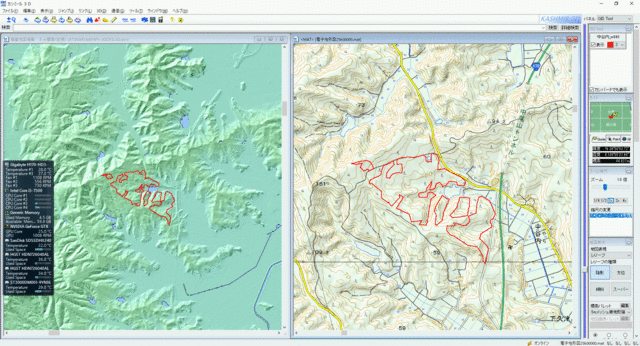

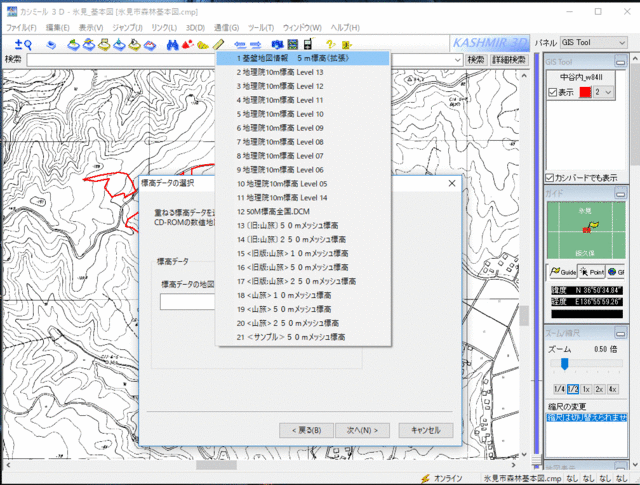

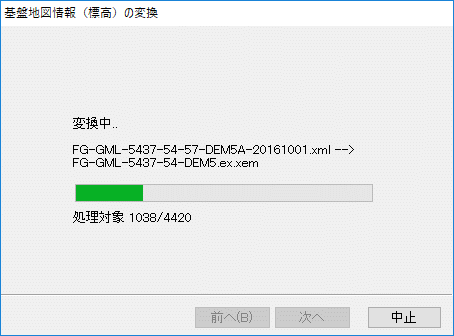

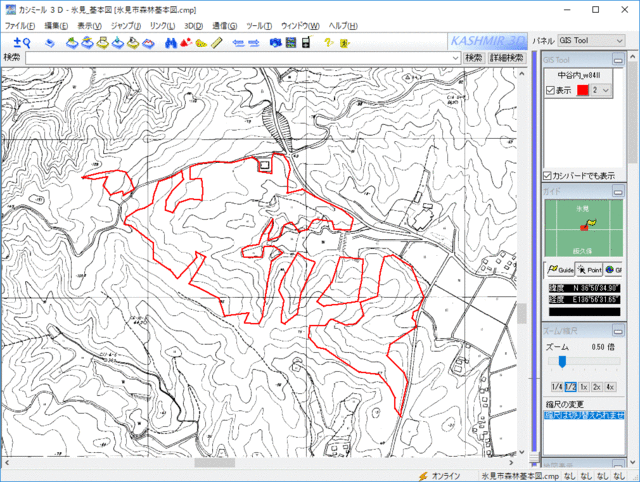

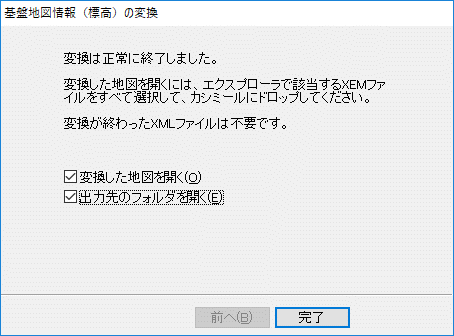

カシミール3Dに取り込んで,森林基本図と重ねて表示するまで(7枚)↓。






ため池など水面のデータが抜けている(0mになっている)ので,レーザー計測起源のデータであることがわかります(レーザーは水に吸収されてしまうそうです)。

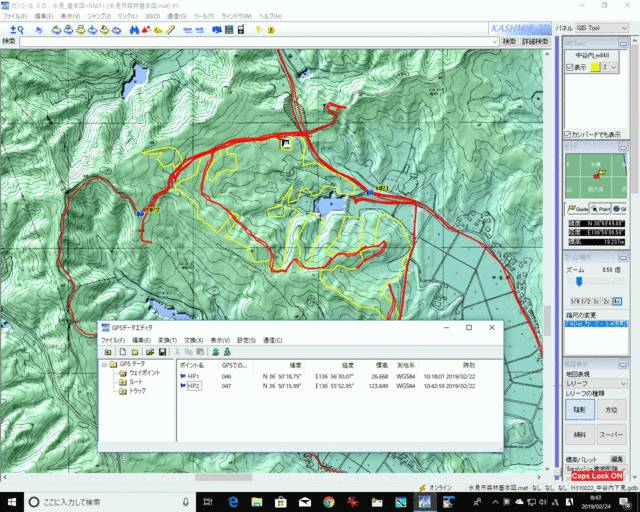

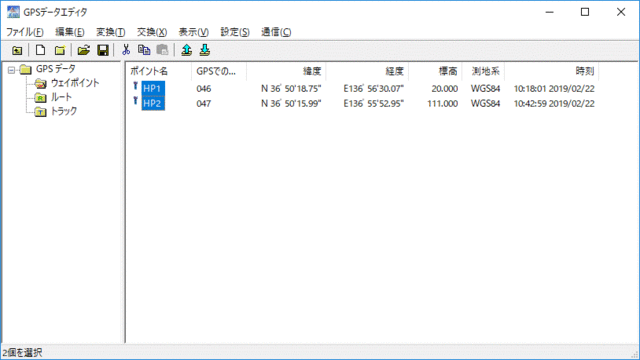

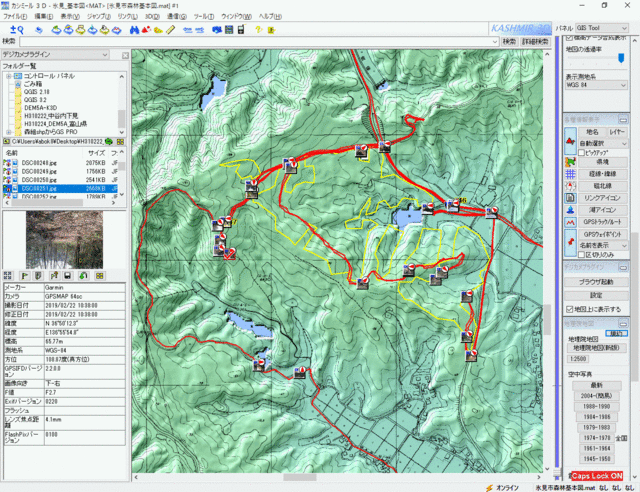

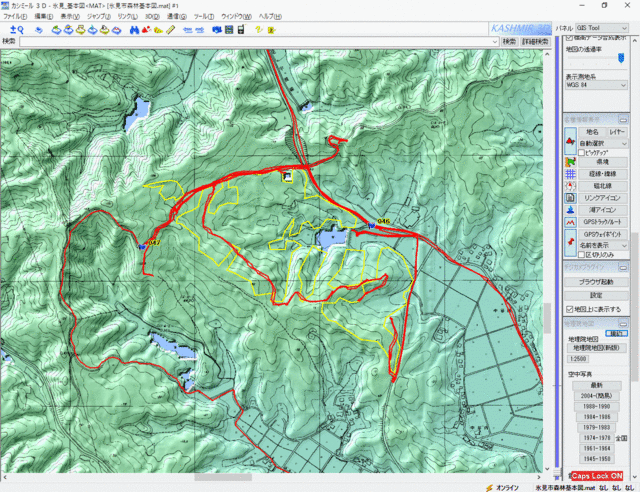

現地下見でガーミンGPSでとった写真,トラック,ウェイポイントを表示したところ(2枚)↓

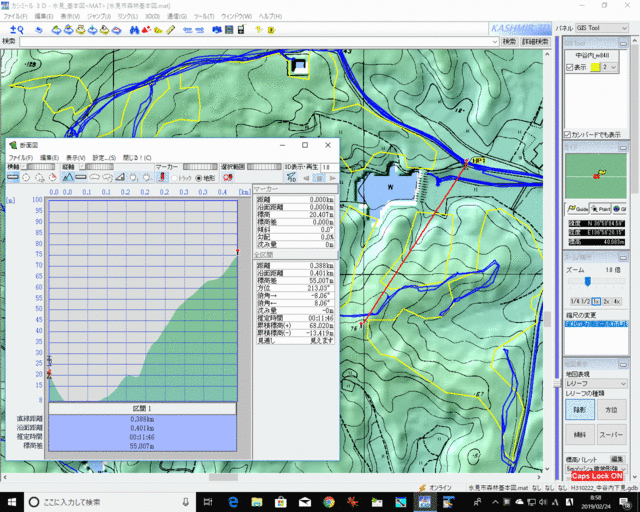

離陸予定地と極大点との断面図を表示したところ(3枚)↓


比高+30m(推定スギ最大樹高)+30m(余裕高)くらいが妥当でしょうか?
この場合は標高差55m+30+30=115mでokかな?
