2017年10月26日

シェープのポリゴンをGS PROで計測指定

以前の記事で6,000円払っても役に立たないみたいなことを書きましたが,
http://gpsrsgis.seesaa.net/article/454383824.html
私が間違っていました。

DJIのサポートに改善要求(ポリゴンが消えないように)を出したら,
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
送って頂いた画像が確認できました。
恐れいりますが、シェイプ2のところで左スライドして、
出てきたメニューから「新規」を選択し、ミッションを作成して見てもよろしいでしょうか。
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
という返信が来ました。

早速やってみたところ,うまくいきました!!!
動画にしたので見てみてください。


DJIさん,ごめんなさい。

posted by Dr.koba at 09:02| Comment(0) | ドローン | このブログの読者になる | 更新情報をチェックする

2017年10月25日

伐採予定地をガーミンに登録

現地までのナビゲーションのために,カシミール3DからガーミンOregon 550(英語版)にウェイポイントを移してみました。

カシミール3DのGPSエディタ画面です↓。
英語版ガーミン用に,頭に半角英数で「ke_」と付けるところがミソです。

GPX形式で保存します↓。

保存したファイルです↓。

ファイルコピー後のOregon 550のGarmin\GPXフォルダの中身です↓。

Oregon 550(英語版)を起動し,[Where To?]をタップ↓

[Waypoints]をタップ↓

[ABC]をタップ↓

アルファベット入力画面が開く↓

「KE」と入力して緑のチェックマークをタップ↓

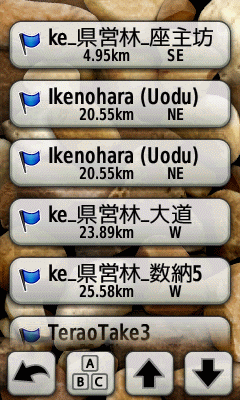

keから始まるウェイポイントが表示される↓

行きたいウェイポイントを選ぶ↓

地図画像が開いたら,[Go]をタップすれば目的地まで誘導してくれるはず↓

posted by Dr.koba at 16:18| Comment(0) | Garmin GPS | このブログの読者になる | 更新情報をチェックする

2017年10月23日

GS PROでポリゴン表示

県営林伐採予定地のポリゴンをGS PROに取り込むべく,いろいろやってみました。

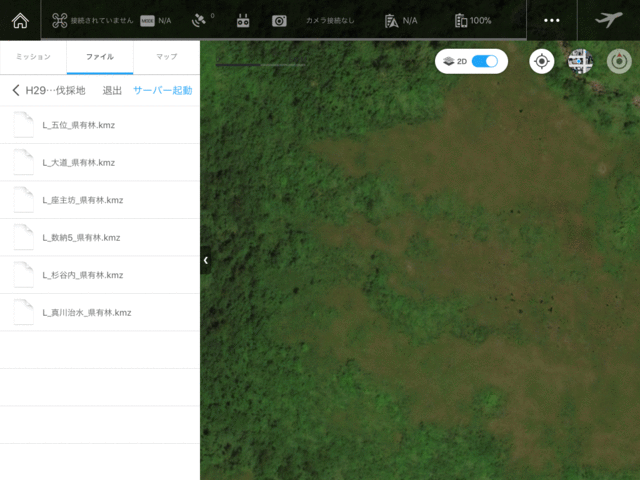

まずはKMZファイルです。
ファイルは取り込めたが,認識されなかった。
GS PROはKMLとSHAPEをサポートするとあるので,KMZがはじかれても文句は言えないか..
アイコンがただの汎用ファイル用になっている。

次はKMLのポリゴンファイルです。

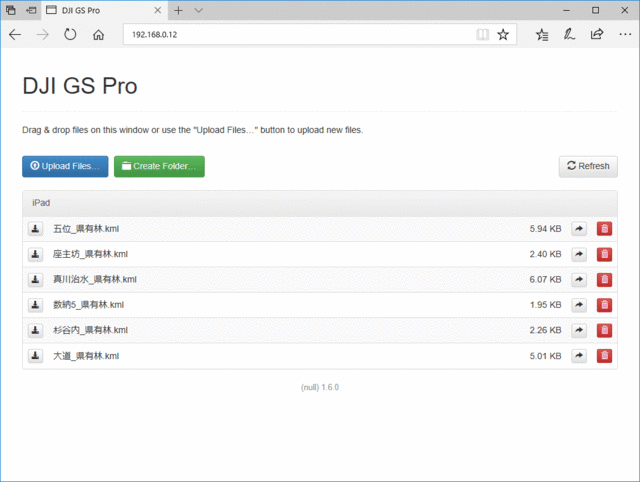

PC側の画面↓

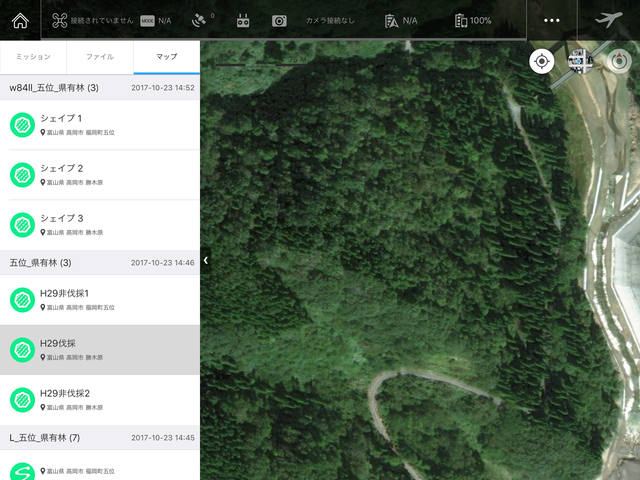

iPad側の画面↓
場所は合っているものの,透明なポリゴンが表示されました。

お次はKMLのポリラインファイルです。

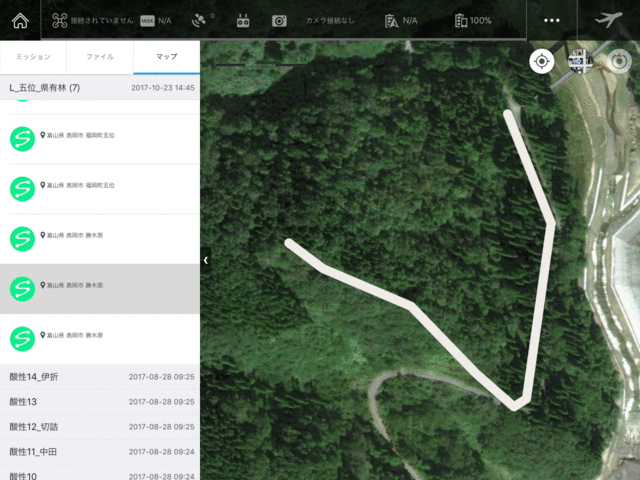

iPad↓
線分が1本ずつ表示されて困ります。

最後はシェープのポリゴンです。
PC↓

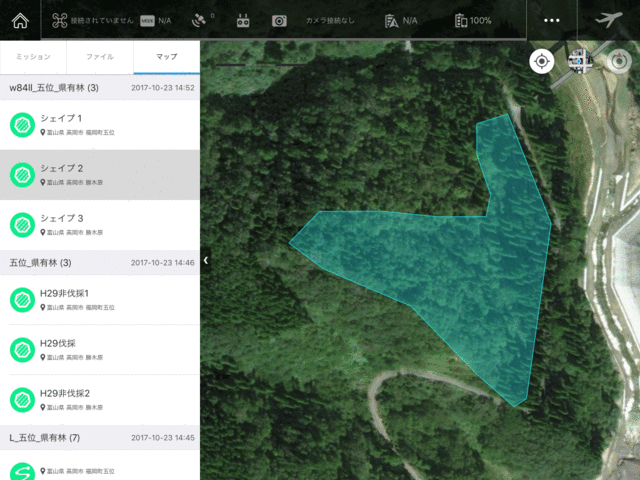

iPad↓
3つのうちからひとつ選ぶと,伐採区域のポリゴンが半透明で表示されました。

ただ,これを見ながら計測区域を囲いたいのに,新規ミッションの画面でポリゴンが消えちゃうんです。
これで6,000円ですよ。みなさん。
